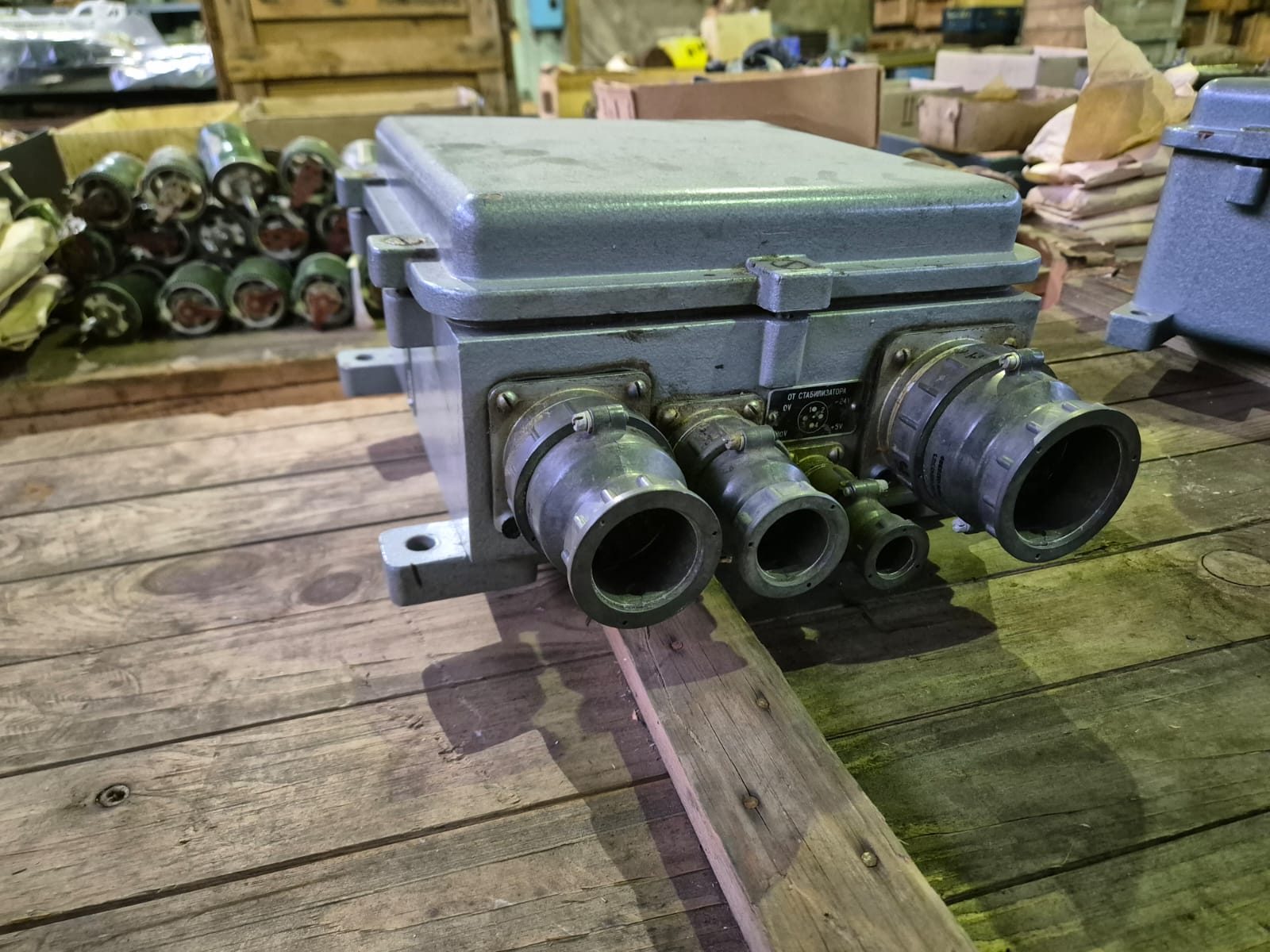

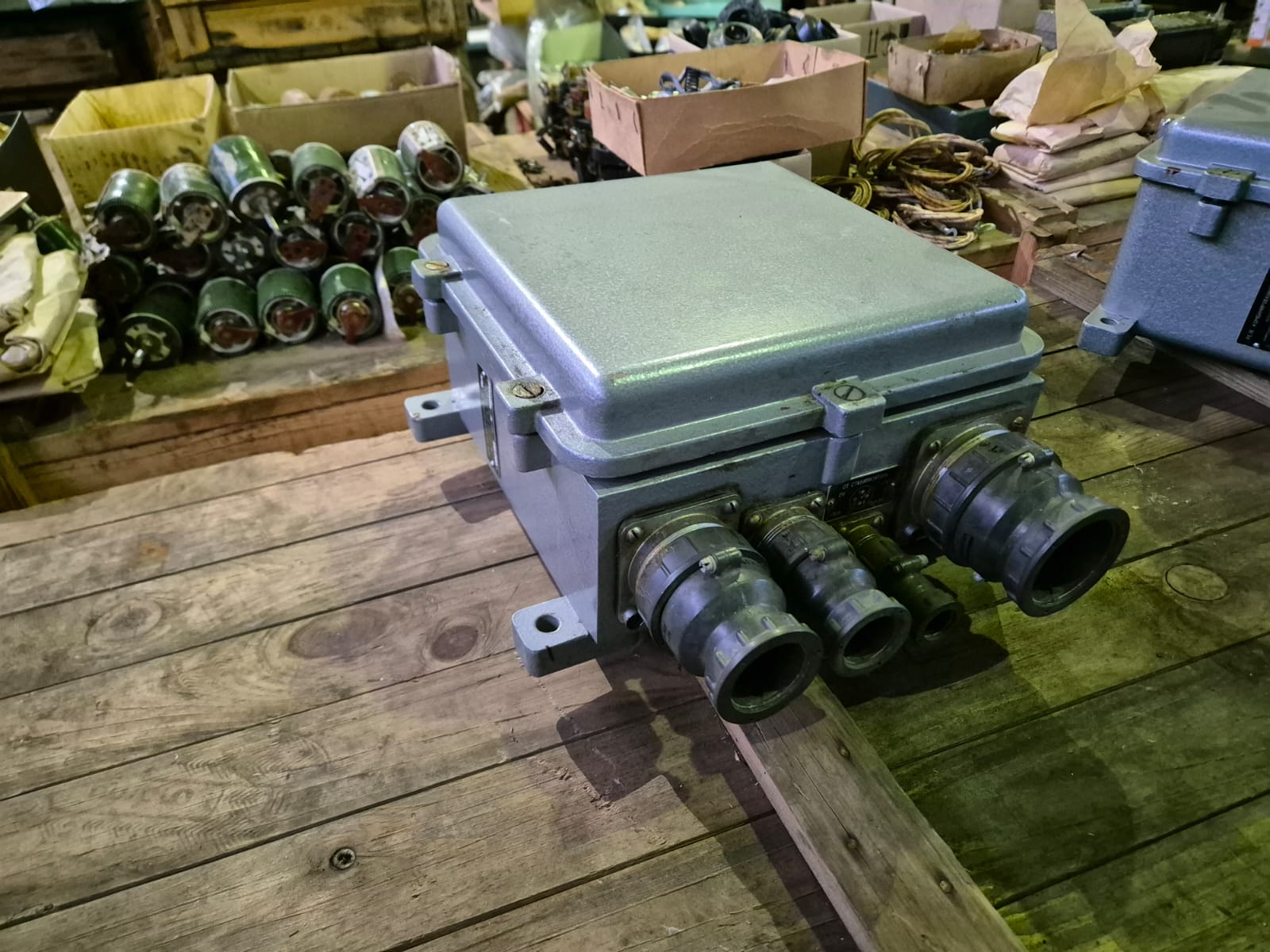

Блок-реле №1 к реле комбинированному РК-10М и РК-11М

Блок-реле №1 к реле комбинированному РК-10М и РК-11М с хранения

Реле соответствует: -требованиям ТР ТС 004/2011 в части выполнения требований ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.6-93, ГОСТ 30011.1-2012, ГОСТ 30011.5.1-2012; - требованиям ТР ТС 020/2011 в части выполнения требований ГОСТ 30804.4.2-2013; ГОСТ 30804.4.4-2013; СТБ МЭК 61000-4-5-2006; ГОСТ 30804.4.11-2013; ГОСТ 30804.3.2-2013; ГОСТ 30804.3.3-2013. Реле дифференциального тока РК-10 предназначено для коммутации электрических цепей в устройствах защиты и автоматики энергетических систем при увеличении дифференциального тока (тока утечки) в цепях оперативного тока выше определенного, предварительно установленного уровня. Реле предназначен для работы совместно с датчиком- измерителем типа – DD1 и DD4. Реле одновременно может контролировать до трёх независимых друг от друга цепей оперативного тока (при использовании трёх датчиков-измерителей DD1 и DD4). Реле изготавливаются в климатическом исполнении УХЛ категории 4 по ГОСТ 15150-69 для поставок в районы с умеренным климатом и в исполнении Т категории 3 ГОСТ 15150-69 для поставок на экспорт в районы с тропическим климатом.

Реле могут эксплуатироваться в следующих условиях: - температура окружающего воздуха от плюс 5 до плюс 55 ºС при высоте местности до 1000 м и от плюс 5 до плюс 50 ºС при высоте над уровнем моря до 2000 м; - относительная влажность окружающего воздуха 98 % при температуре 25 °С для исполнения УХЛ4 и 98 % при температуре 35 °С для исполнения ТЗ; - окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию и нарушающих работу реле; - вибрация мест крепления реле в диапазоне частот: от 5 до 15 Гц с ускорением 30 м/с2 (3g); от 15 до 60 Гц с ускорением 20 м/с (2g); от 60 до 100 Гц с ускорением 10 м/с (1g); - многократные удары длительностью (2 - 20) мс с ускорением 30 м/с2 (3g). Реле относится к статическим реле постоянного тока с регулируемой уставкой дифференциального тока (тока утечки) цепи оперативного тока от которого оно срабатывает. Реле имеет три одинаковых канала измерения дифференциального тока (тока утечки) с раздельной установкой параметров работы на каждый канал.

• Максимальный ток в цепи оперативного тока: 200 / 1000 А
• Диапазон уставок тока утечки: 0-50 / 0-100 мА
• Коэффициент возврата: 0,6
• Время срабатывания: от 0 до 10 сек

Напряжение питания – напряжение постоянного тока от 18 до 220 В или напряжение переменного тока от 187 до 242 В с частотой от 49 до 51 Гц. Ток, потребляемый реле, не более 300 мА. Максимальное напряжение контролируемой цепи оперативного тока – не более 1000 В. Максимально допустимый ток в цепи оперативного тока указан в таблице 1 и определяется исполнением датчика-измерителя; Основная погрешность измерения дифференциального тока (тока утечки) по всем каналам в любой точке шкалы не превышает 3 % от диапазона. Основная погрешность к концу срока службы не превышает двойного значения погрешности, указанной выше. Погрешность от изменения температуры окружающей среды не более 1,5% на 10°С, дополнительная погрешность от воздействия повышенной влажности воздуха– не более 1,5%. Время отпускания реле при изменении контролируемого параметра от 1,1 до 0,8 значения уставки - не более 0,05 с. Реле обеспечивает заявленные характеристики при наличии в измеряемой цепи оперативного тока переменной составляющей или пульсаций амплитудой не более 10 % от номинального значения напряжения. Реле имеет три переключающих сигнальных контакта (по одному на канал), коммутирующие токи от 0,01 до 6 А при напряжениях от 12 до 250 В и мощности: - в цепях постоянного тока – не более 100 Вт; - в цепях переменного тока – не более 400 ВА при cos φ ≥ 0,5. Максимально допустимый импульсный ток контактов – не более 6 А. Механическая износостойкость реле – не менее 1 000 000 циклов, коммутационная – не менее 100 000 циклов. Реле имеет дискретный вход «Тест» для подключения сигнала типа замыкающий контакт, предназначенный для дистанционного запуска самодиагностики реле. Реле имеет дискретный вход «Сброс» для подключения сигнала типа замыкающий контакт, предназначенный для дистанционного сброса реле в режиме «реле-триггер». Сигнал действует на все три канала. Реле питает контакты сигналов «Тест» и «Сброс» током 10±5 мА. Реле имеет цифровой интерфейс RS-485 с протоколом MODBUS RTU и обеспечивает удалённый контроль цепи оперативного тока, настройку и диагностику реле (только для сетевого исполнения). Реле обеспечивает передачу данных по интерфейсу RS-485 со скоростью до 115200 бит/с, максимальное количество устройств, подключенных непосредственно к реле – 256. Средний срок службы (или) хранения реле – 25 лет. Сопротивление изоляции реле не менее: 20 МОм - в холодном состоянии при приемке; 10 МОм - в холодном состоянии к концу срока службы; 6 МОм - в нагретом состоянии при температуре окружающего воздуха 55 °С; 1 МОм - при температуре 25 °С и относительной влажности окружающей среды не более 98 % (для исполнения УЗ); 0,5 МОм - при температуре 35 °С и относительной влажности окружающей среды не более 98 % (для исполнения ТЗ). Электрическая изоляция при приемке в нормальных климатических условиях между независимыми токоведущими цепями, а также между токоведущими цепями и панелью, на которую устанавливается реле, испытывается напряжением 3000 В. Испытательное напряжение между разомкнутыми контактами – 1000 В частоты 50 Гц. Изоляция между входными и выходными цепями реле при температуре окружающего воздуха (20±5) °С выдерживает импульсное напряжение до 5000 В в соответствии с публикацией МЭК 255-4.
