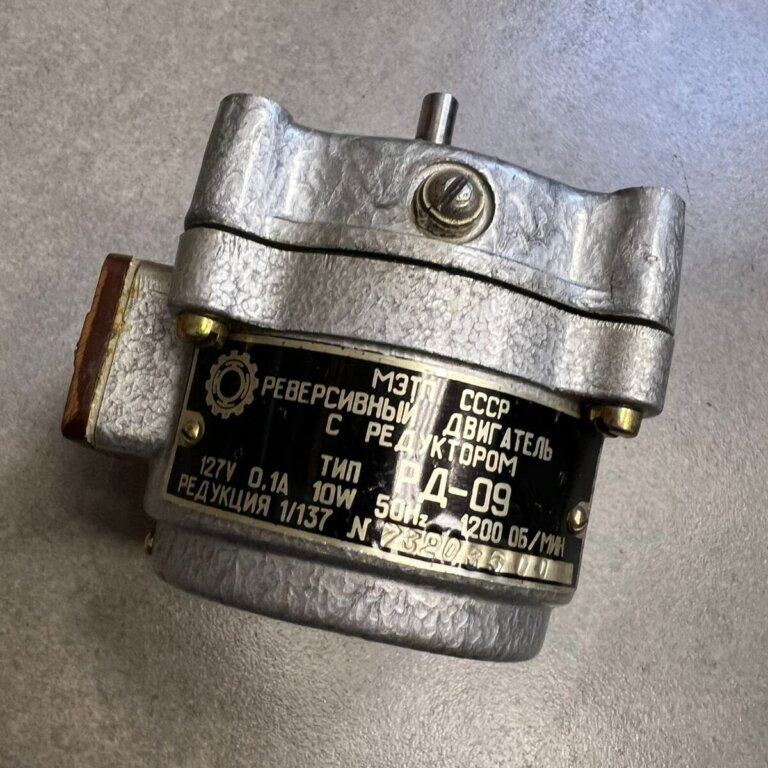

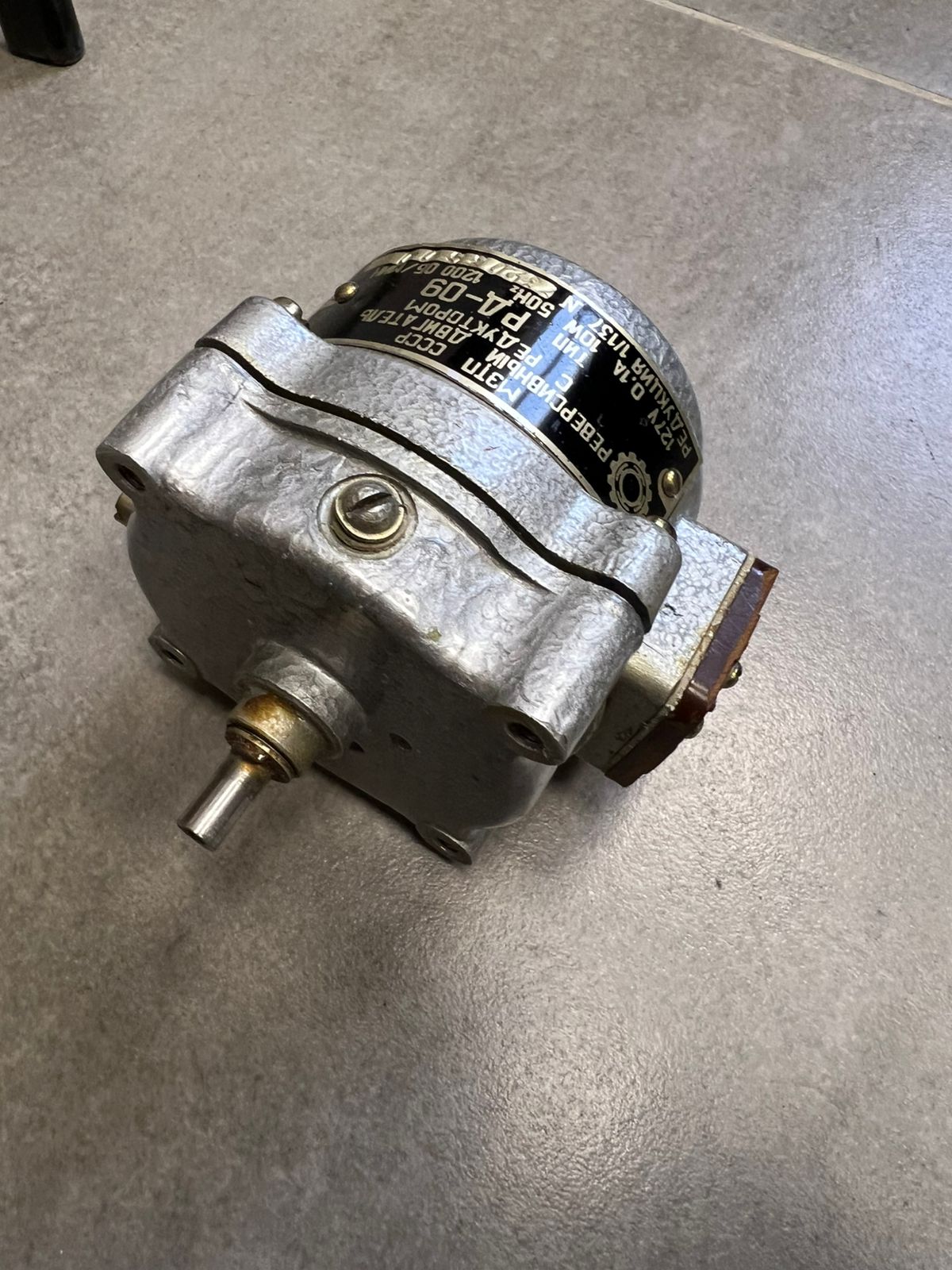

Электродвигатель реверсивный РД-09 с редуктором

Электродвигатель реверсивный РД-09 с редуктором

Асинхронный реверсивный электродвигатель РД-09 предназначен для работы в качестве исполнительных двигателей в системах автоматических приборов, приводах, электрогрилей, дозаторов подачи жидкостей, сыпучих материалов.

• Назначение: Для автоматизации
• Тип: Переменного тока асинхронный
• Напряжение питания и род тока: ~ 127 В, ~ 220 В, ~ 230 В
• Номинальная частота вращения: 1,75 об/мин, 2,5 об/мин, 4,4 об/мин, 8,7 об/мин, 15,5 об/мин, 30 об/мин, 76 об/мин, 185 об/мин
• Передаточное отношение : 1/39,06
• Напряжение питания обмотки возбуждения: 127+12,70(-19,05) В
• Напряжение питания обмотки управления: 127 В
• Частота: 50±1 Гц
• Ток, потребляемый обмоткой возбуждения на холостом ходу: не более 0,11 А
• Ток, потребляемый обмоткой управления на холостом ходу: не более 0,06 А
• Напряжение трогания на обмотке управления: не более 10 В
• Самоход электродвигателя: не более одного оборота выходного вала
• Пусковой момент на выходном валу редуктора: не менее 0,392 Н·м
• Частота вращения выходного вала редуктора на холостом ходу: не менее 1.75 об/мин
• Направление вращения выходного вала редуктора на холостом ходу: по часовой стрелке
• Режим работы: продолжительный
• Климатическое исполнение:  УХЛ категории 4 по ГОСТ 15150-69
• Ресурс электродвигателя: 18000 часов.
• Допустимые значения напряжения: 220В с частотой 50Гц | 220В или 230В с частотой 60Гц
• Ширина: 0,101 м | Высота: 0,096 м | Длина: 0,103 м | Вес: 0,95 кг

Перед эксплуатацией необходимо залить приборное масло МВП ГОСТ 1805-76 для смазки редуктора в отверстие крышки в количестве 10 см³ и для смазки подшипника в отверстие на корпусе в количестве 2 см³. В процессе эксплуатации необходимо менять масло в редукторе и смазывать подшипник каждые 3 месяца. После того, как в редуктор залито масло, положение вала не должно нарушаться из горизонтального. Когда монтируется электродвигатель на технику, винт с каналом для выхода находится в верхнем отверстии крышки редуктора. В процессе эксплуатации допускается истечение масла через зазор между выходным валом и втулкой электродвигателя, при этом оставшееся количество масла в редукторе должно обеспечить нормальную работу электродвигателя в течение 3 месяцев. Испытание электродвигателя на предприятии-изготовителе производится при напряжении питания 127В с частотой 50Гц. При установке электродвигателя на объекте обеспечить горизонтальное положение вала. ЭКСПЛУАТАЦИЯ НЕ ДОПУСКАЕТСЯ

• с крутящим моментом на выходном валу более: - 0,0147 Н·м для передаточного отношения редуктора 1/6,25 - 0,0392 Н·м для передаточного отношения редуктора 1/15,62 - 0,089 Н·м для передаточного отношения редуктора 1/39,06 - 0,178 Н·м для остальных передаточных отношений редуктора
• с аксиальной нагрузкой на выходной вал
