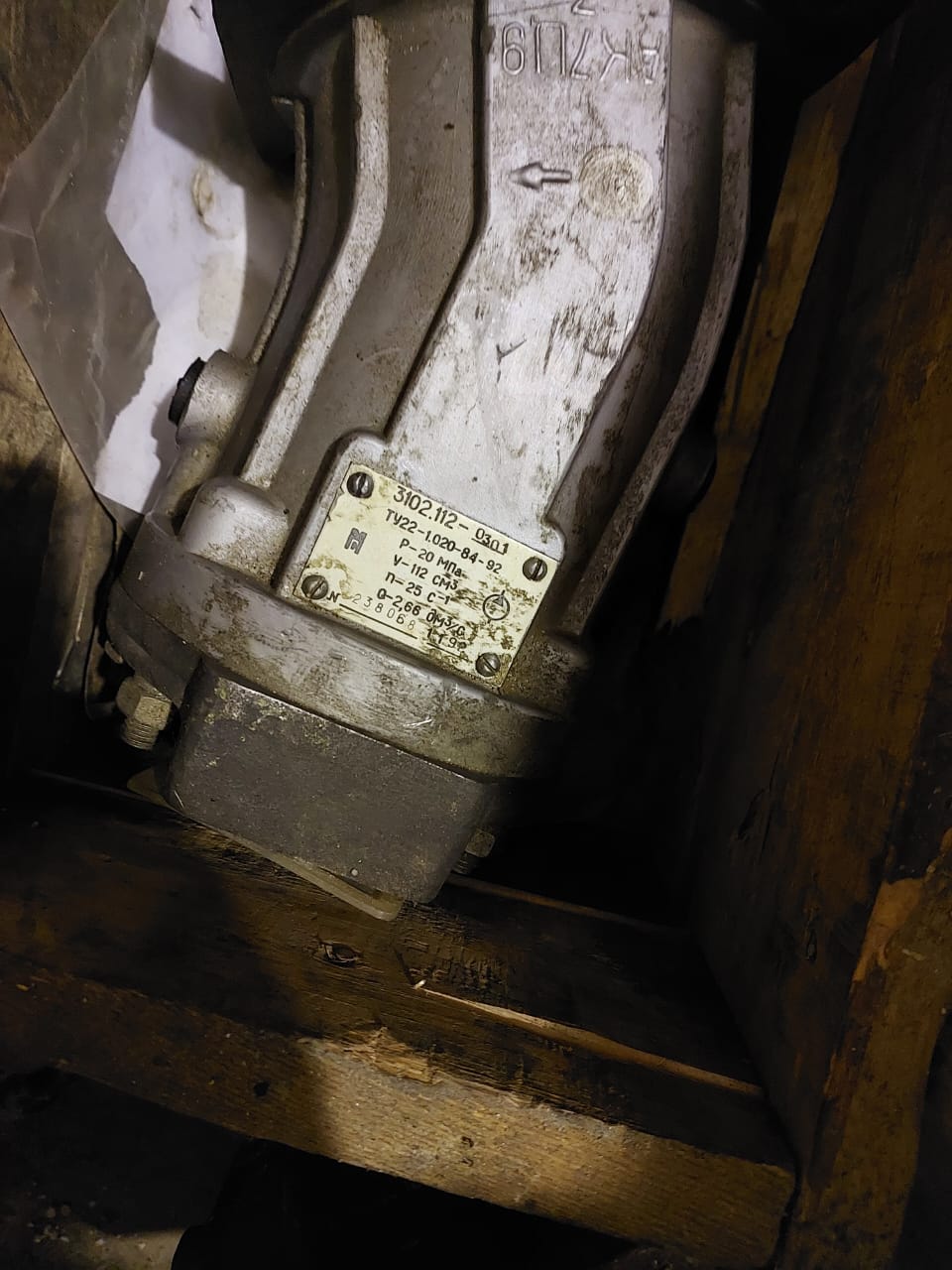

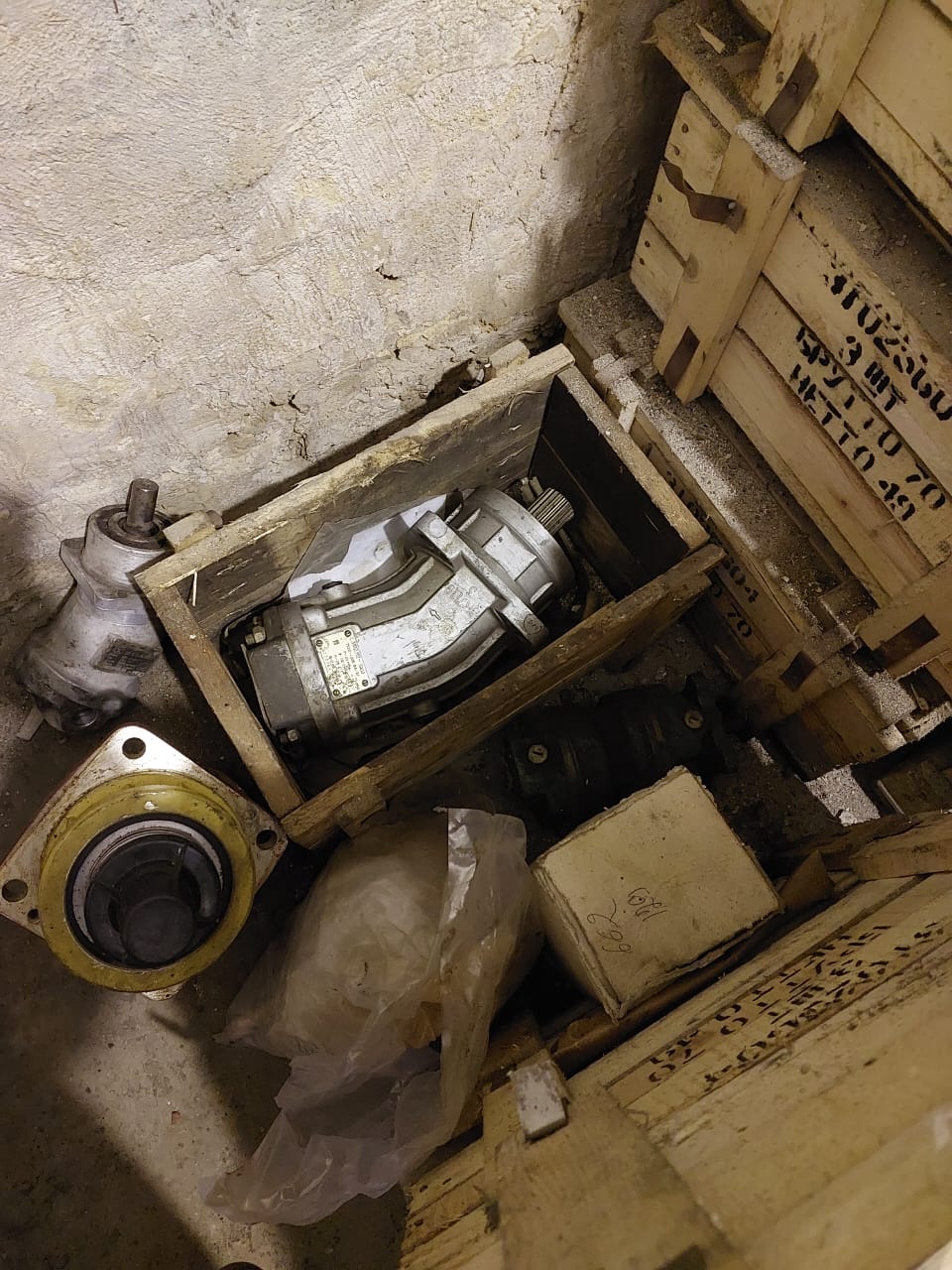

Гидронасос 3102.112-0301 на автокран "Ивановец"

Гидронасос 3102.112-0301 на автокран "Ивановец"

Гидравлический насос 310.2.112-0301 аксиально-поршневой, нерегулируемый, шлицевым валом и правым вращением предназначен для работы основных узлов автокрана при помощи энергии жидкости в механическую энергию. Принцип работы насоса заключается в подаче масла заданного объема в гидравлическую систему. В зависимости от количества подаваемого масла, зависит скорость или усилие работы узлов системы.  Кроме гидронасосов, в гидравлическую систему автокрана входят гидромоторы, гидроцилиндры, гидрораспределители, патрубки, гидробаки.

Технические характеристики

• Серия: 310
• Исполнение: шарикоподшипники узла вала, латунный блок цилиндров
• Монтажный фланец: ISO 3019/2, 4 отверстия
• Направление вращения: правое
• Исполнение вала: шлицевое по ГОСТ 6033-80
• Рабочий объем: 112 см³
• Минимальная частота вращения вала: 400 об/мин
• Номинальная частота вращения вала: 1200 об/мин
• Максимальная частота вращения при давлении на входе 0,08 МПа: 2000 об/мин
• Предельная частота вращения при давлении на входе 0,2 МПа: 3000 об/мин
• Минимальная подача: 44,80 л/мин
• Номинальная подача: 134,40 л/мин
• Максимальная подача: 224 л/мин
• Предельная подача: 336 л/мин
• Номинальное давление нагнетания: 20 МПа
• Максимальное давление нагнетания: 35 МПа
• Потребляемая номинальная мощность: 74,66 кВт
• Потребляемая максимальная мощность: 130,66 кВт
• Номинальный приводной крутящий момент: 375,27 Нм
• Максимальный приводной крутящий момент: 656,73 Нм
• Коэффициент подачи: 0,95
• Масса: 29 кг
• Применение: автокраны «Ивановец» моделей КС-35714, КС-35715, КС-45717, КС-55717, КС-55744, КС-55735, КС-55740, КС-65740, RC-6577

При работе вал насоса приводится во вращение от двигателя. Поршни, установленные в блоке цилиндров, вращаются вокруг оси блока и одно-временно совершают возвратно-поступательное движение, при этом за одну половину оборота поршень всасывает рабочую жидкость, а за другую – нагнетает ее в гидросистему. Давление на выходе из насоса определяется нагрузкой на рабочий орган и ограничивается предохранительным клапаном гидросистемы. Подача определяется частотой вращения вала насоса и рабочим объемом насоса.

Эксплуатационные ограничения гидронасос 310.2.112.03.01

Требования к гидравлическим системам: Гидравлическая система машины, на которой устанавливается насос или гидромотор, должна соответствовать требованиям ГОСТ 17411, ГОСТ 13823 и ГОСТ 12.2.086. Гидросистема должна иметь приборы для контроля температуры масла в баке, давления во входной и выходной магистралях гидромашины. Предохранительный клапан гидросистемы должен быть настроен на давление не выше максимального давления на входе из таблиц 1 и 2. Гидросистема должна исключать разряжение в рабочих полостях гидромашины более 0,2 кгс/см2 (Pабс=0,8 кгс/см2) на любых режимах. Требования к трубопроводам: Сечение напорного и всасывающего трубопроводов не рекомендуется принимать меньше площади соответствующих отверстий гидромашины. Всасывающий трубопровод должен быть по возможности коротким, без изгибов и иметь условный проход, обеспечивающий абсолютное давление на входе в насос не менее 0,7 кгс/см2. Установка фильтра на линии всасывания (без подпитки) не допускается. Каждый трубопровод необходимо проверить на герметичность статическим давлением рабочей жидкости, равным 1,6 Pмакс.(примерно 50 Мпа) в течение 5 мин. Корпус гидромашины должен быть соединен с баком дренажным трубопроводом с условным проходом на менее 6 мм для гидромашин с рабочим объемом 12 см3 Уплотнение дренажного штуцера следует производить согласно ГОСТ 25065.
