Станция фильтровальная ВФС-2.5 с кунгом на ГАЗ-66

Станция фильтровальная ВФС-2.5 с кунгом на ГАЗ-66

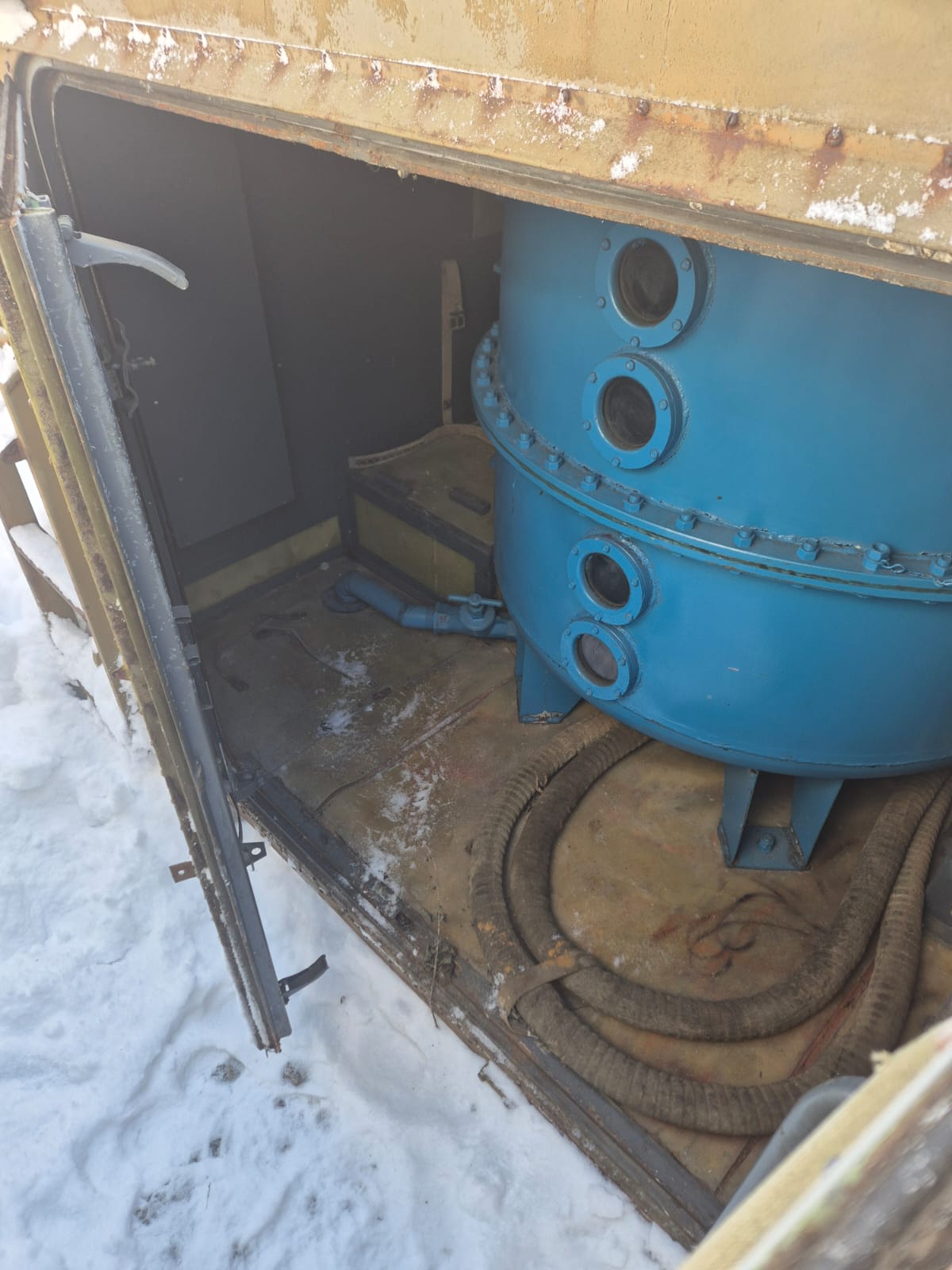

Комплекс станции ВФС-2,5 для проведения различных процессов очистки воды от загрязнений различных типов на самоходном шасси грузовика ГАЗ-66 с фургоном-кузовом К-66Н и одноосным прицепом ИАПЗ-738, в металлическом кузове которого размещается дополнительное оборудование. Набор оборудования, размещенного на автомобильном шасси и прицепе, позволяет станции ВФС-2,5 работать автономно и в течение длительного времени снабжать войска очищенной водой, пригодной для питья и использования в хозяйственно-бытовых нуждах. Автономность работы комплекса ВФС-2,5 обеспечивается бензоэлектрическим агрегатом АБ-8-Т/230М. Агрегат с собственным бензиновым двигателем и электрогенератором монтируется в одноосном буксируемом прицепе. Кроме того, в прицепе имеются барабаны для перевозки рукавов, предназначенных для забора грязной и подачи чистой воды, насос ЭСН-1/1-II, катушки с кабелями, а также ящики для реагентов, запасных частей и т.д. В унифицированном кузове автомобиля размещалось оборудование, используемое для непосредственной очистки воды. Внутри фургона имелась аппаратура для подготовки и использования реагентов в виде водоструйного насоса и дозировочного агрегата ЗДА-05Р. Также имелись осветлитель с взвешенным осадком, два фильтра, блок бактерицидных ламп и набор необходимых трубопроводов, соединяющих все компоненты комплекса в единую систему. Помимо стационарного оборудования в фургоне грузовика перевозился выносной насос ЭСН-2/1-II для подачи воды потребителям, несколько резервуаров для хранения воды, рукава и другое оборудование.

Технические характеристики

• Производительность: 2,5 куб.м/ час (2500 литров в час)
• Требуемая площадка для развертывания комплекса: 20х30 м
• Длина рукавов для водозабора: 50 м
• Время развертывания комплекса: ~40 минут
• Время свертывания комплекса: ~30 минут
• Допустимое размещение базового автомобиля и прицепа друг от друга: до 15 м
• Максимальное расстояние от станции до резервуара для чистой воды: 10 м
• Вместимость резервуара с чистой водой: 5 м3
• Масса комплекса: 3,5-4 т.

Принцип работы

Очистка воды с использованием комплекса ВФС-2,5 производится в несколько этапов. Для подготовки воды к использованию применяется различное оборудование, выполняющее те или иные задачи. В ходе процесса очистки вода проходит следующие этапы обработки: осветление (очистка от механических и коллоидных примесей); устранение запахов и обесцвечивание; дезинфекцию; дезактивацию; очистку от токсичных веществ и опреснение. После прохождения всех этапов очистки качество воды должно соответствовать санитарным нормам.

1. Сначала забранная из источника загрязненная вода идет в осветлитель с одновременной подачей специальных реагентов. Под действием химикатов часть взвешенных частиц, в том числе отравляющих и радиоактивных веществ, выделяется в осадок с последующим его удалением. Также на этом этапе вода частично обеззараживается некоторым количеством хлора, подаваемым вместе с другими реагентами.

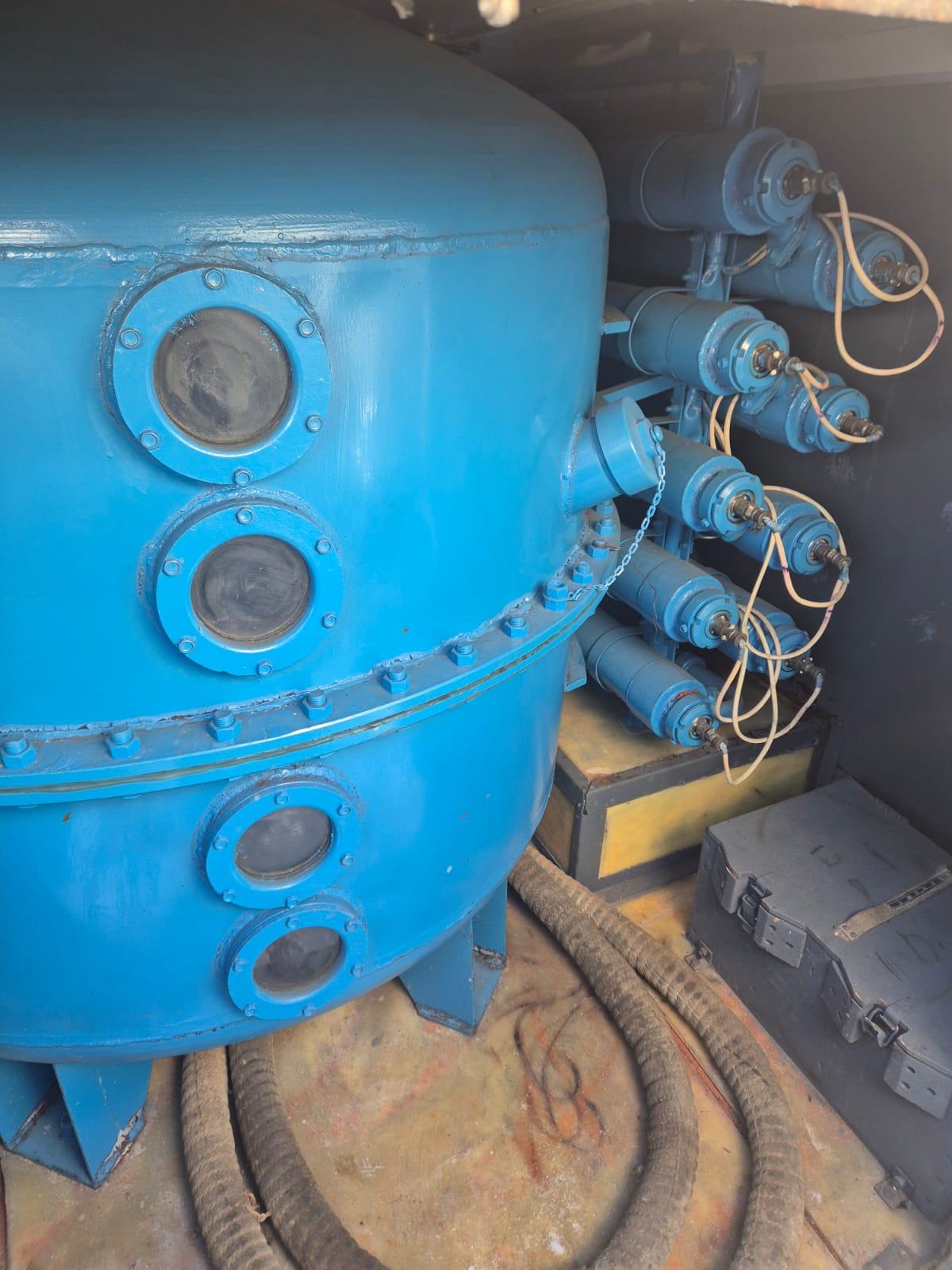

2. После осветлителя вода подается на первый фильтр, заполненный антрацитовой крошкой. Такой фильтр удаляет из воды оставшиеся взвешенные частицы, прошедшие через осветлитель. Далее вода попадает в блок бактерицидных ламп с девятью секциями ламп БУВ-60П или ДБ-60-1. Проходя через блок, вода полностью обеззараживается ультрафиолетовым излучением.
3. Последний этап очистки – сорбционный фильтр. Этот фильтр представляет собой резервуар, заполненный сорбентом в виде активированного угля БАУ-МФ или карбоферрогеля КФГ-М. Сорбционный фильтр должен удалять оставшиеся загрязнители, включая вещества, придающие воде неприятный запах и привкус. Кроме того, сорбент поглощает остатки реагентов, в том числе избыток хлора, а также приводит в норму содержание различных солей.

Далее очищенная вода подается в резервуар РДВ-5000 емкостью 5 куб.м. или в иные подобные емкости. Из резервуара вода по рукавам, с использованием насосов, подается потребителям. При необходимости обеспечивается подача воды в автоцистерны, при помощи которых осуществляется ее доставка потребителям.

Расчет комплекса должен регулярно проходить медицинские обследования с занесением записей в медицинскую книжку. Перед началом работы станции требуется промыть все рукава и емкости. Рукава и резервуары, предназначенные для передачи и хранения очищенной воды, требуется промывать чистой водой. Кроме того, все резервуары, трубопроводы и рукава должны регулярно проходить дезинфекцию с использованием хлора. Наконец, работу фильтровальных станций должны контролировать представители медицинской службы. При эксплуатации системы в зимний период следует принимать меры, направленные на предотвращение замерзания воды в резервуарах и размораживания труб или рукавов.
