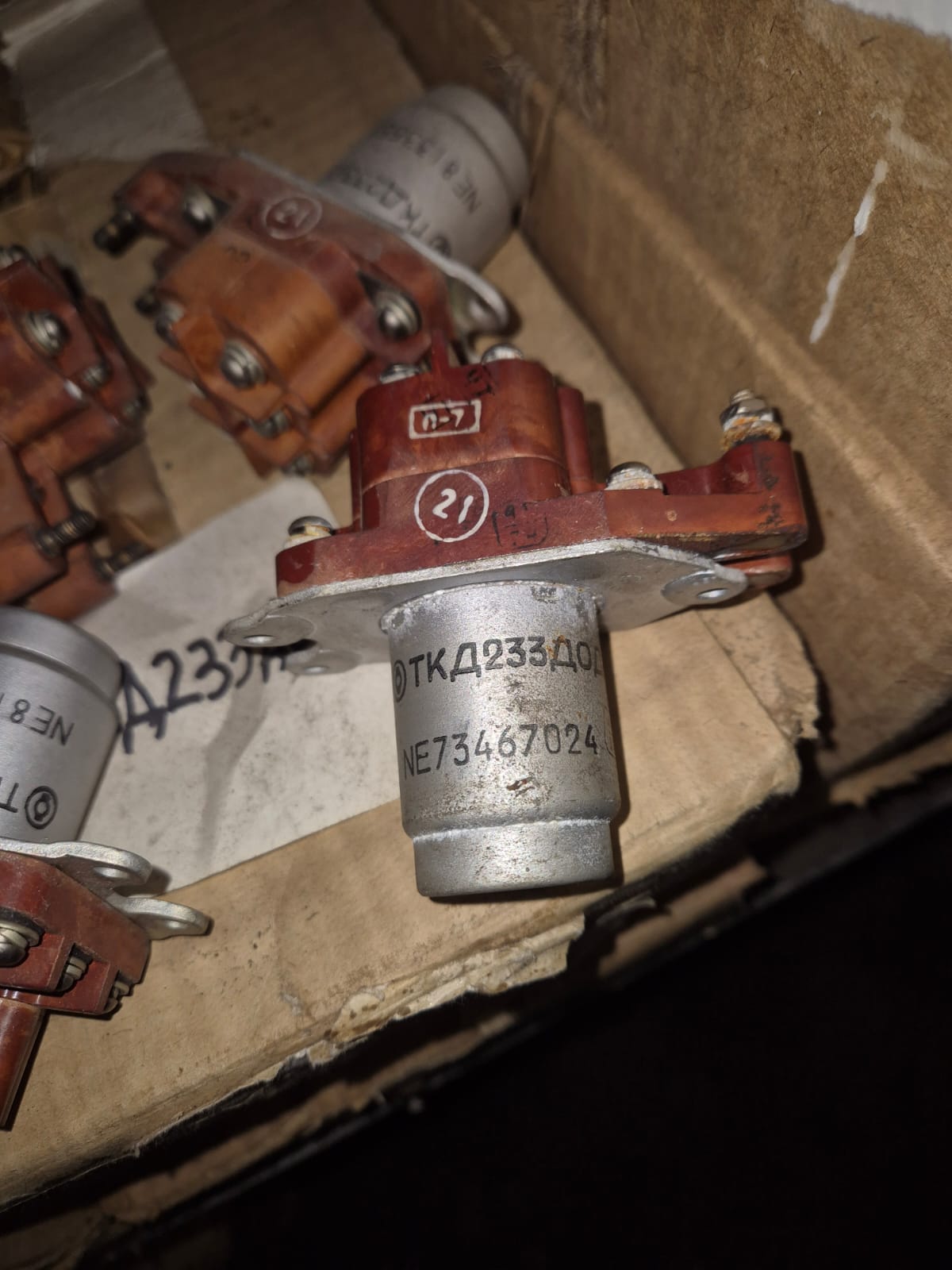

Контактор ТКД-233ДОД электромагнитный

Контактор ТКД-233ДОД электромагнитный

Контакторы электромагнитные серии ТКД представляют собой электромагнитные устройства, предназначенные для дистанционного включения и отключения силовых потребителей электроэнергии постоянного тока напряжением до 30В. Номинальное напряжение постоянного тока в цепи управления (катушки контактора) и в цепи главных контактов - 27В (от 24В до 30В). Номинальный ток в цепи главных контактов - 10А, 20А и 50А в зависимости от серии. В основе принципа работы контактора заложены свойства электромагнита. При подаче управляющего напряжения на катушку контактора происходит втягивание сердечника и замыкание контактов главной цепи. При отсутствии управляющего напряжения - контакты размыкаются.

Технические характеристики

• Способ крепления: винтовой, через отверстие в корпусе
• Присоединение проводников: переднее
• Номинальный ток в цепи главных контактов: 20 А
• Номинальное напряжение цепи питания: 27 В
• Номинальное напряжение катушки: 27 В
• Номинальный ток катушки: 0,4 А
• Номинальный ток в цепи вспомогательного вывода: не более 5 А
• Напряжение срабатывания при включении: не более 20 В
• Напряжение срабатывания при выключении: не более 7,5 В
• Номинальный ток в цепи главных контактов: 10, 20, 50 А в зависимости от серии
• Сопротивление изоляции: не менее 50 мОм
• Количество коммутационных циклов: 10000
• Диапазон рабочих температур, длительно: от -60 до +85°С
• Диапазон рабочих температур, кратковременно: от -60 до +130°С
• Максимально допустимая влажность, при температуре 40°С: 100%
• Допустимая для работы высота над уровнем моря: не более 20000 м
• Допустимая частота вибрации мест крепления: 5-50 Гц
• Допустимое ускорение вибрации мест крепления: 0,2-5 g
• Допустимая частота посадочной перегрузки: 60-80 уд/мин
• Допустимая ускорение посадочной перегрузки:≤15 g
• Допустимое постоянное ускорение:≤10 g
• Напряжение коммутации в цепи переменного тока при частоте 440 Гц: 200 В
• Напряжение коммутации в цепи переменного тока при частоте 55 Гц: 380 В
• Количество и тип контактов: 3шт, замыкающий + 3шт, размыкающий
• Ширина: 0,078 м | Высота: 0,044 м | Длина: 0,088 м | Вес: 0,296 кг

Расшифровка условного обозначения. ТКД-233-ДОД Т - номинальное напряжение обмотки управления 27В постоянного тока; К - коммутационное реле с питанием цепи управления постоянным током; Д - значение номинального тока в цепи главных контактов, обозначает разряд: - Н - ноль целых; - Е - единицы; - Д - десятки; 2 - указывает количество единиц данного разряда 3 - количество размыкающих контактов 3 - количество замыкающих контактов Д - режим работы: продолжительный О - максимально допустимая температура окружающей среды: 0 ... +85*С; Д - дополнительная температура 25*С.
