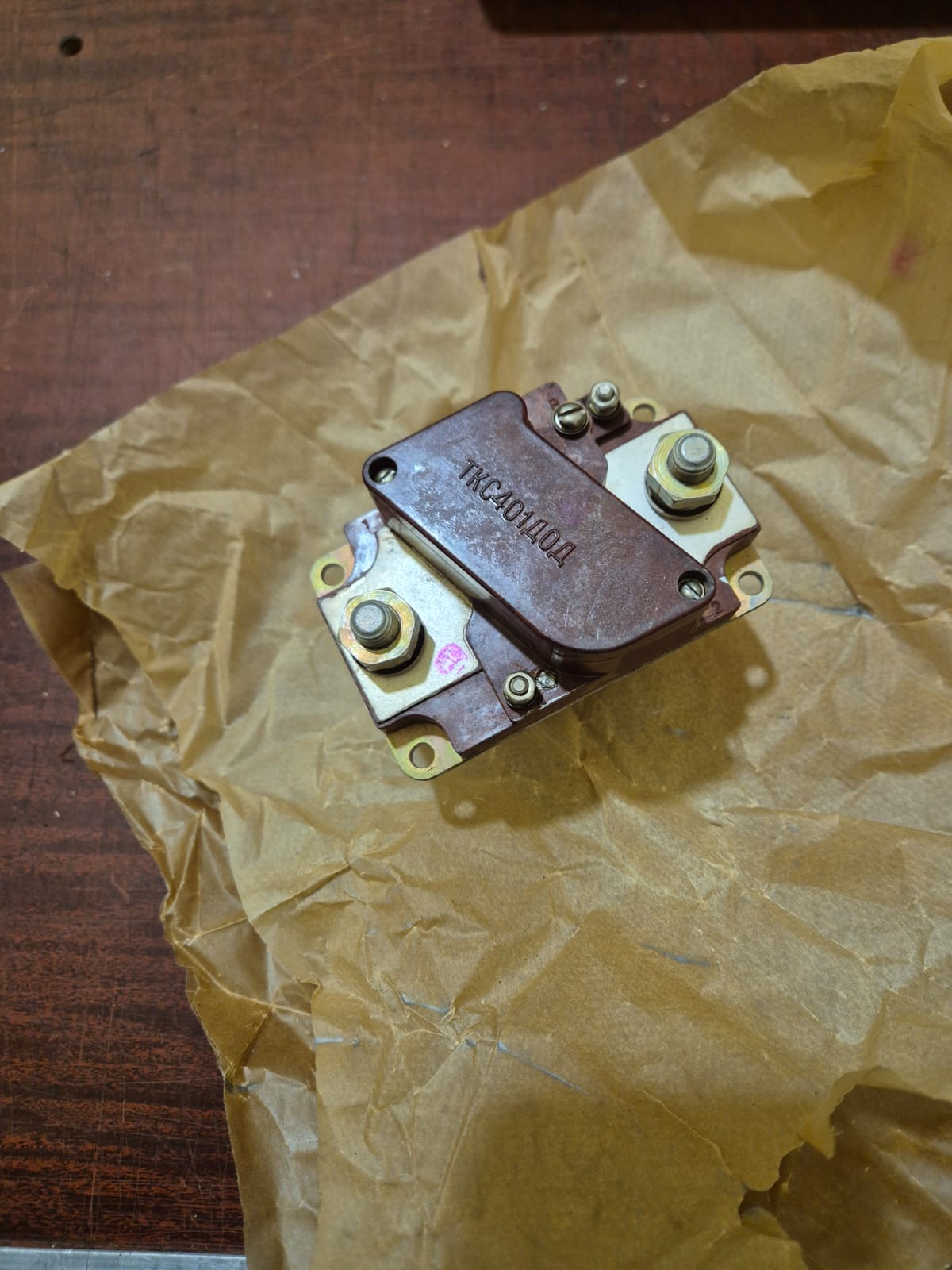

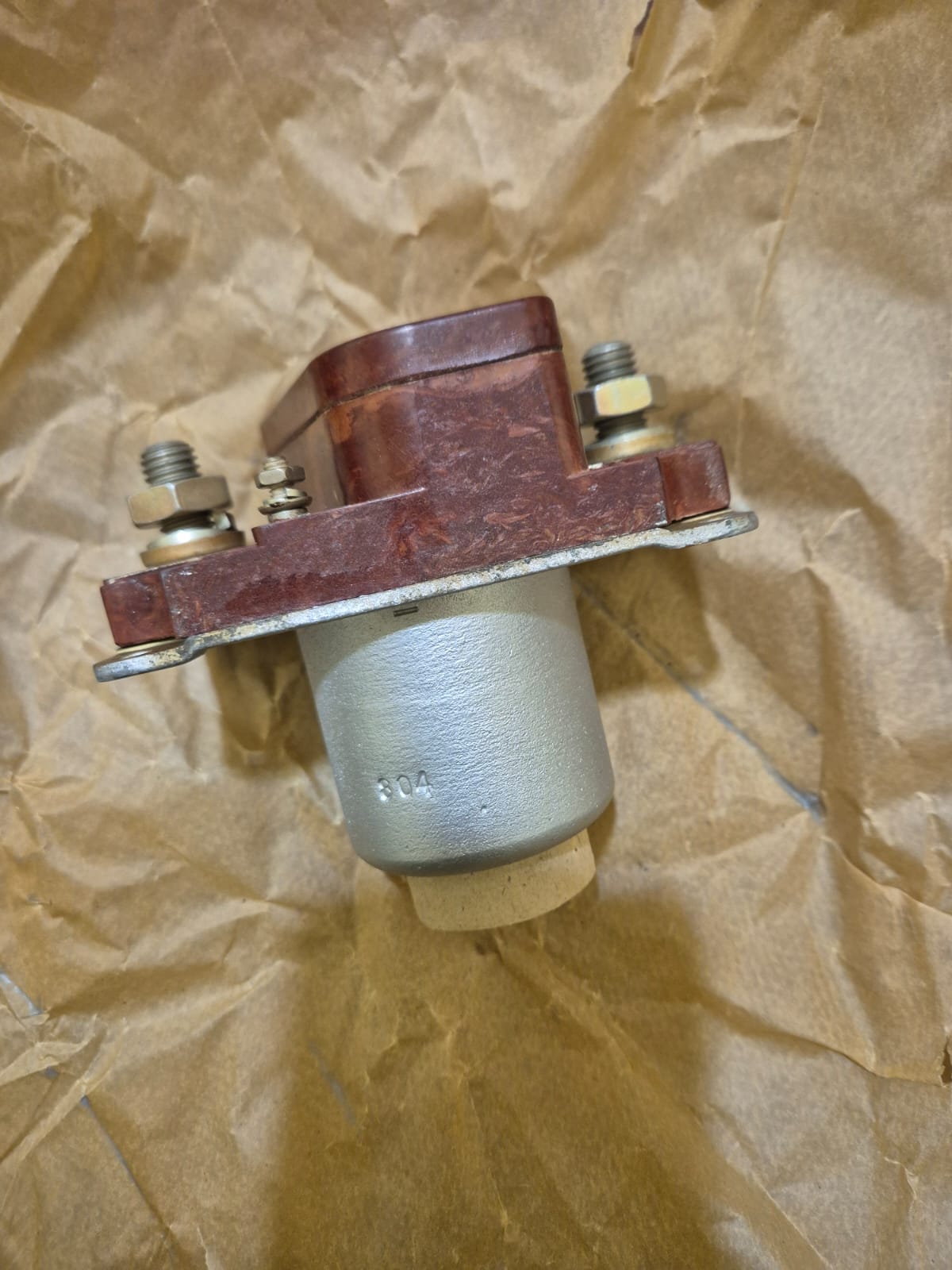

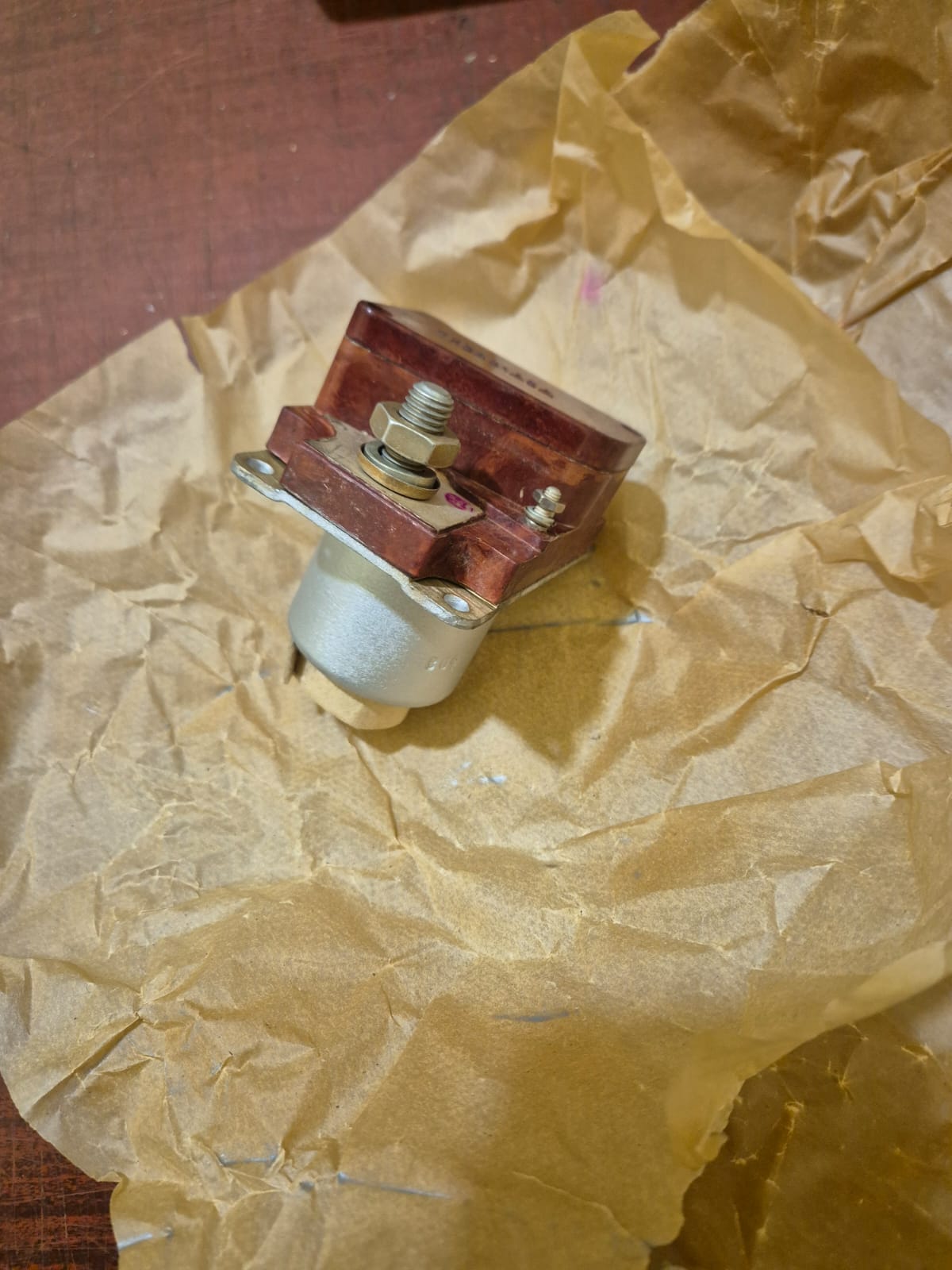

Контактор ТКС401ДОД электромагнитный

Контактор ТКС401ДОД электромагнитный

Контактор ТКС401ДОД — электромагнитный одноцепевой включающий негерметичный контактор. Предназначен для работы в электросистемах объектов авиационной техники, аппаратуры общего и специального назначения. Электромагнитные контакторы ТКС401ДОД представляют собой двухпозиционные электромагнитные устройства, которые служат для дистанционного включения и отключения силовых потребителей электроэнергии постоянного тока напряжением до 30В Номинальное напряжение постоянного тока в цепи управления (катушки контактора) и в цепи главных контактов — 27В (от 16В до 30В). Номинальный ток в цепи главных контактов — 100А, 200А, 400А и 600А в зависимости от серии. В основе принципа работы контактора заложены свойства электромагнита. При подаче управляющего напряжения на катушку контактора происходит втягивание сердечника и замыкание контактов главной цепи. При отсутствии управляющего напряжения — контакты размыкаются.

Технические характеристики

• Способ крепления: винтовой, через отверстие в корпусе
• Номинальный ток в цепи главных контактов: 400 А
• Количество и тип контактов: 1 шт, замыкающий
• Присоединение проводников: переднее
• Номинальное напряжение катушки: 27 В
• Номинальный ток катушки: 0,4 А
• Номинальный ток в цепи вспомогательного вывода: не более 5 А
• Номинальный ток в цепи главных контактов: 100, 200, 400, 600 А в зависимости от серии
• Напряжение срабатывания при включении: не более 20 В
• Напряжение срабатывания при выключении: не более 7,5 В
• Сопротивление изоляции: не менее 50 мОм
• Количество коммутационных циклов: 10000
• Диапазон рабочих температур, длительно: от -60 до +85°С
• Диапазон рабочих температур, кратковременно: от -60 до +130°С
• Максимально допустимая влажность, при температуре 40°С: 100%
• Допустимая для работы высота над уровнем моря: не более 20000 м
• Допустимое пониженное атмосферное давление: не более 5,45 кПа
• Допустимое повышенное атмосферное давление: не более 152 кПа
• Допустимая частота вибрации мест крепления: 5-300 Гц
• Допустимое ускорение вибрации мест крепления: 0,2-5 g
• Допустимая частота посадочной перегрузки: 40-80 уд/мин
• Допустимая ускорение посадочной перегрузки:≤15 g
• Допустимое постоянное ускорение:≤10 g
• Ширина: 0,105 м | Высота: 0,079 м | Длина: 0,126 м | Вес: 1,6 кг

Расшифровка условного обозначения. ТКС-401-ДОД Т — номинальное напряжение в цепи обмотки управления контактора: Т — 27 В К — обозначение аппарата: К — контактор С — номинальная коммутируемая сила тока А: С — сотни 4 — указывает число единиц данного разряда 0 — число независимых размыкающих контактов 1 — число независимых замыкающих контактов Д — режим работы — продолжительный О — максимально допустимая температура окружающей среды: 0 …+85°С Д — дополнительная температура 25°С
