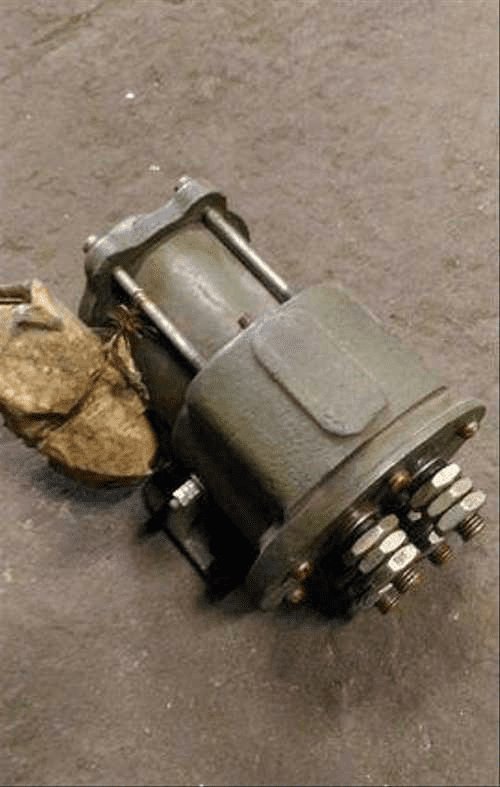

Реле стартера РС-400

Реле стартера РС-400

Реле стартера РС400 электромагнитный прибор постоянного тока; предназначен для включения стартера на время запуска двигателя внутреннего сгорания. Реле РС-400 состоит из корпуса, к которому с одной стороны крепится электромагнитная катушка, закрытая крышкой, с другой - крышка с неподвижными контактами (имеющими выводные клеммные болты), якоря с буферной пружиной и подвижные контакты с пружинами. При протекании тока по обмотке в катушке возникает магнитное поле, под действием которого якорь втягивается в полость катушки и, преодолевая сопротивление возвтратной пружины, замыкает подвижными контактами неподвижные контакты. В замкнутом положении контакты удерживаются до тех пор, пока по обмотке катушки проходит ток. Контакты размыкаются под действием возвратной пружины. Пусковое реле крепится на кожухе маховика в непосредственной близости от электростартера.

Технические характеристики

• Напряжение: 27 В (+2, -5)
• Ток нагрузки: 800 А
• Режим работы: повторно-кратковременный
• Система проводки: двухпроводная
• Рабочее положение: произвольное
• Напряжение включения контактов: от 9 до 14 В
• Напряжение выключения контактов: от 1 до 4 В
• Полный ход якоря: от 13 до 15 мм
• Дополнительный ход якоря: от 2,5 до 4 мм
• Наработка 400 вкл/откл стартера током 800А 100 вкл/откл стартера током 1800А
• Исполнение: пылебрызгозащищенное, закрытое, экранированное
• Ширина: 0,142 м | Высота: 0,132 м | Длина: 0,22 м | Вес: 7,1 кг
• Применение: ПТС-м, Изд. 5921, Изд. 5922, Изд. 5937, Изд. 5939, Изд. 5947, Изд. 6944, Изд. 6950, ГТ-Т, ГТ-ТС, МАЗ-537, АТ-Т, АТ-С, АТС-59, АТС-59Г
